   製品概要

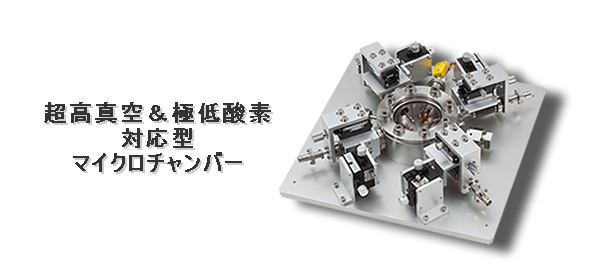

 超高真空及び極低酸素雰囲気対応のステンレス製マイクロチャンバーです。
4組の測定プローブ(探針)は、3軸(X,Y,Z)ステージにより高精度に位置決めが可能であり、
ペルチェ素子やマイクロヒーターを組み込み、試料の加熱冷却が可能です。

カタログダウンロード

   特徴・機能

  ・”リークゼロ”の超高真空(1x10E-6Pa)対応型マイクロチャンバーです。
  ・各種デバイスやセンサー開発に活躍します。
  ・PID式酸素分圧コントローラー(STLab製)との組み合わせにて、極低酸素
   1〜10E-30atmO2雰囲気での実験も可能です。
  ・3軸ステージ(X,Y,Z)により測定プローブの位置決めが高精度に可能です。
  ・試料の加熱冷却が可能です。


   仕様・性能


試料台温度 max800℃(500℃)

ヒーター 200Wサーモコアックスヒーター
温度調節器 プログラム温度調節器
(19パターン/19ステップ)

チャンバー内
到達真空
10E-6Pa台(但しTMP直結時)
リークレート 1×10E-10Pa・立方メートル/sec以下
排気装置 ドライポンプ付35L/secターボ分子ポンプ
測定プローブ タングステン(先端20μmR、4組)

プローブ移動距離 X軸±12mm、Y軸±7mm、Z軸±7mm
